一、產品介紹
ZX1型電阻器系列由柵狀鑄鐵電阻元件組裝而成，電阻器適用于交流50Hz,電壓至660V及直流電壓至440V的電路中，主要用作電動機的起動、制動與調速電阻之用，其容量為4.6KW。優點：發熱時間常數大，缺點：性脆易斷。
ZX1系列產品可配制成RS,RT,RK,RQ,RP,RY,RZ起動調整電阻器。

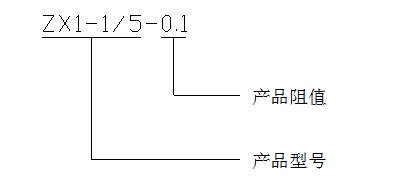

二、型號定義
三、主要參數
|
序號
|
型號
|
20℃時電阻值（Ω）
|
額定電流（A）
|
發熱常數（S）
|
電阻元件數量
|
|
總阻值
|
每級阻值（Ω）
|
|
（Ω）
|
1
|
2
|
3
|
4
|
5
|
|
1
|
ZX1-1/5
|
0.10
|
0.03
|
0.02
|
0.02
|
0.03
|
|
215
|
850
|
20
|
|
2
|
ZX1-1/7
|
0.14
|
0.042
|
0.028
|
0.028
|
0.042
|
|
181
|
820
|
20
|
|
3
|
ZX1-1/10
|
0.20
|
0.06
|
0.04
|
0.04
|
0.06
|
|
152
|
635
|
20
|
|
4
|
ZX1-1/14
|
0.28
|
0.034
|
0.056
|
0.056
|
0.084
|
|
128
|
555
|
20
|
|
5
|
ZX1-1/20
|
0.40
|
0.12
|
0.08
|
0.08
|
0.12
|
|
107
|
575
|
20
|
|
6
|
ZX1-1/28
|
0.56
|
0.168
|
0.112
|
0.112
|
0.168
|
|
91
|
432
|
20
|
|
7
|
ZX1-1/40
|
0.80
|
0.24
|
0.16
|
0.16
|
0.24
|
|
76
|
540
|
20
|
|
8
|
ZX1-1/55
|
1.10
|
0.33
|
0.22
|
0.22
|
0.33
|
|
64
|
408
|
20
|
|
9
|
ZX1-1/80
|
1.60
|
0.48
|
0.32
|
0.32
|
0.48
|
|
54
|
490
|
20
|
|
10
|
ZX1-1/110
|
2.20
|
0.66
|
0.44
|
0.44
|
0.66
|
|
46
|
445
|
20
|
|
11
|
ZX2-2/38
|
1.52
|
0.456
|
0.304
|
0.304
|
0.228
|
0.228
|
55
|
660
|
40
|
|
12
|
ZX2-2/54
|
2.16
|
0.648
|
0.432
|
0.432
|
0.324
|
0.324
|
46
|
585
|
40
|
|
13
|
ZX2-2/75
|
3.00
|
0.9
|
0.6
|
0.6
|
0.45
|
0.45
|
39
|
535
|
40
|
|
14
|
ZX2-2/105
|
4.20
|
1.26
|
0.84
|
0.84
|
0.63
|
0.63
|
33
|
400
|
40
|
|
15
|
ZX2-2/140
|
5.60
|
1.68
|
1.12
|
1.12
|
0.84
|
0.84
|
29
|
450
|
40
|
|
16
|
ZX2-2/200
|
8.00
|
2.4
|
1.6
|
1.6
|
1.200
|
1.200
|
24
|
385
|
40
|

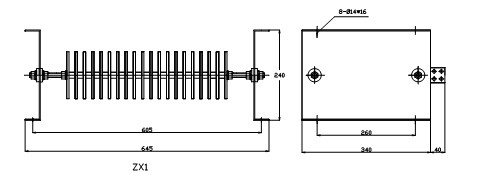

四、外形結構
